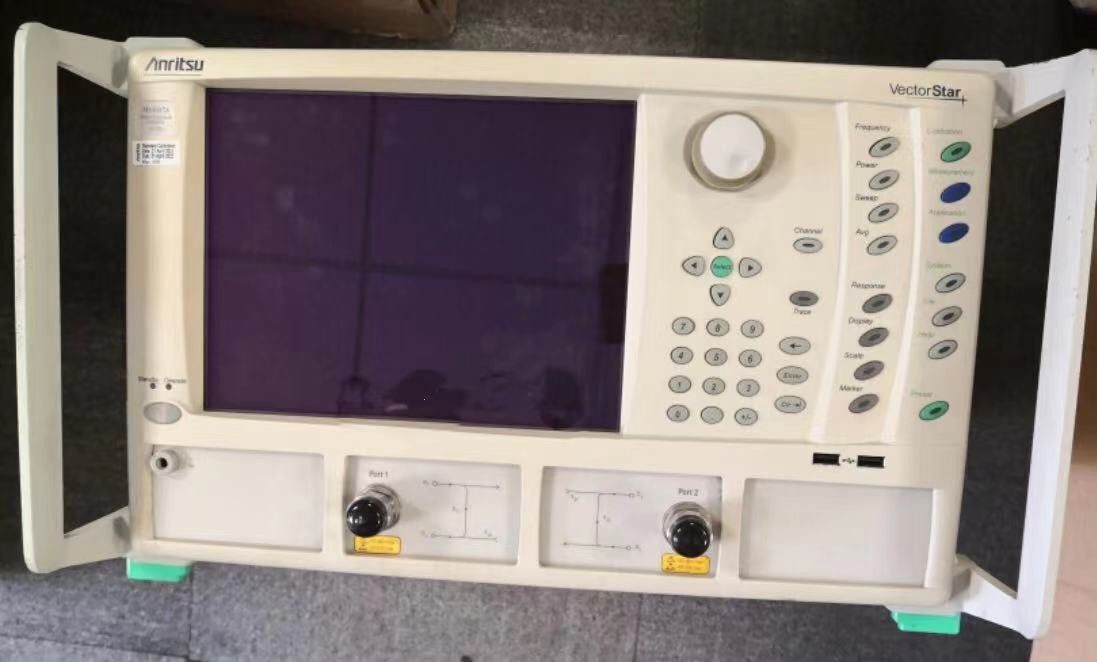

Utilizzato Analizzatore di Rete Anritsu MS4647A da 10 MHz a 70 GHz calibrato

Descrizione dell'Anritsu MS4647A:

L'Analizzatore VNA VectorStar MS4647A di Anritsu offre un nuovo punto di riferimento prestazionale per le misurazioni dei parametri S di dispositivi RF, a microonde e a onde millimetriche. In un'unica configurazione è possibile acquisire e visualizzare le prestazioni dei parametri S di un dispositivo sull'intera frequenza di interesse, l'adattamento in una posizione specifica utilizzando il dominio del tempo con una risoluzione di larghezza di banda massima di 70 GHz e le prestazioni gated in una posizione specifica all'interno del dispositivo. Allo stesso tempo, è possibile ingrandire bande strette di interesse ed eseguire analisi aggiuntive come il ritardo di gruppo e la risposta in frequenza.

Il VectorStar incorpora un potente microprocessore e un collegamento dati ad alta velocità DSP personalizzato per trasferire rapidamente i dati. Inoltre, l'utilizzo dell'accesso diretto alla memoria e di buffer di memoria profondi non solo consente una rapida scansione della frequenza, ma memorizza e manipola anche grandi quantità di dati. Il VectorStar VNA ottimizza le prestazioni della gamma dinamica a banda larga utilizzando l'architettura del campionatore armonico e includendo la tecnologia Non Linear Transmission Line (NLTL), nota anche come trasmissione a linea d'urto. Questa tecnica, che incorpora i brevetti Anritsu, riduce sostanzialmente il roll-off armonico N e fornisce quindi la più ampia gamma dinamica possibile alle alte frequenze. Integra il VectorStar con stazioni di sonda dei principali produttori di sonde per effettuare misurazioni accurate su wafer sia nelle bande delle microonde che delle onde millimetriche. La compatibilità con il software di calibrazione consente calibrazioni automatizzate rapide per misurazioni accurate di FET discreti, MMIC, componenti passivi e altri.

Le specifiche per l'Analizzatore di Rete Vettoriale ANRITSU MS4647A includono:

• Gamma di frequenza da 10 MHz a 70 GHz
• Gamma dinamica fino a 140dB
• Potenza di uscita +13dBm

Caratteristiche:

• La più ampia estensione di frequenza da una singola porta di test coassiale che copre da 70 kHz a 70 GHz in un singolo strumento e da 70 kHz a 110 GHz nella configurazione a banda larga
• La più veloce velocità di misurazione sintetizzata a scansione< 20 µsec per punto
• Gamma dinamica superiore – fino a 140dB
• Elevata potenza disponibile – fino a +13dBm
• Le migliori prestazioni delle caratteristiche della porta di test – fino a 50dB in Direttività, Adattamento della sorgente e Adattamento del carico Il sistema di calibrazione automatica più conveniente con la migliore accuratezza
• La più alta risoluzione dei dati utilizzando 100.000 punti per la massima flessibilità
• I migliori dati di modellazione dei dispositivi La migliore analisi nel dominio del tempo

Opzioni
