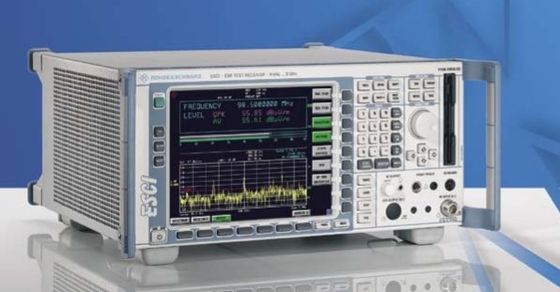

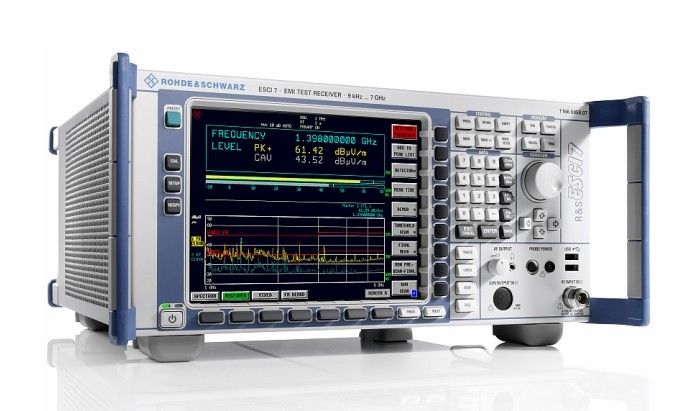

Il ricevitore di prova EMI R&S ESCI7 è un'aggiunta alla famiglia di ricevitori di prova EMI di prima classe di Rohde & Schwarz basati su una piattaforma di analizzatore di spettro.Il R&S ESCI7 misura le emissioni elettromagnetiche in piena conformità con CISPR 16-1-1 e in linea con tutte le norme EMC civili e copre un intervallo di frequenza da 9 kHz a 7 GHz.

Le caratteristiche del ricevitore R&S ESCI7 includono:

Eccellenti caratteristiche RF

• Incertezza totale di misura < 1 dB
• Livello di rumore medio visualizzato (DANL) tip. ¢155 dBm
• 1 dB punto di compressione +5 dBm * ingresso RF protetto da impulsi
• Filtri di preselezione
• Preamplificatore integrato da 20 dB

Prestazioni eccezionali

• Tabella di scansione programmabile con fino a 10 sotto-range
• Procedure di prova interne per le misurazioni finali e di anteprima automatizzate o interattive di EMI
• Funzioni di valutazione per la prescansione, la riduzione dei dati (lista dei picchi) e la misurazione finale
• Analisatore di spettro
• Misurazioni rapide ACP
• Analisi del dominio temporale (tempo di registrazione > 2 ore)

Utilizzo versatile

• Filtri IF diversi (EMI, 3 dB, canale, RRC, FFT)
• Funzione di alimentazione a batteria o a corrente alternata
• Funzione di controllo remoto
• Screenshot compatibili con PC
• Supporto per le stampanti Windows XP
• Interfaccia USB
• Impostazioni dello strumento immagazzinabile

Fatti chiave

· Combinazione di ricevitore di prova EMI conforme alla norma e analizzatore di spettro di alta qualità

· Preselezione integrata con preamplificatore selezionabile da 20 dB

Breve descrizione

La ricerca e sviluppo^®SCI e R&S^®I ricevitori di prova ESCI7 EMI sono ricevitori di misura conformi alle norme per le misurazioni di certificazione EMC nelle norme commerciali nell'intervallo di frequenza da 9 kHz a 3/7 GHz.

Caratteristiche

· Misure di disturbi conformi alla norma

· Analisi dello spettro per applicazioni di laboratorio

· Un funzionamento intuitivo e potenti funzioni di analisi dell'EMI per risultati rapidi e precisi
