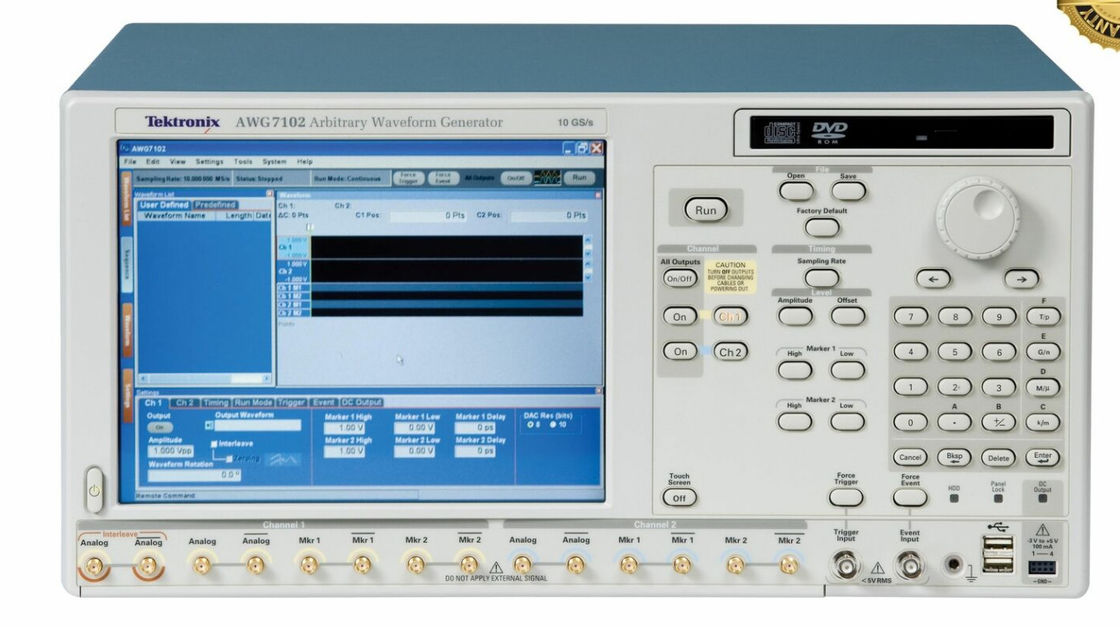

Il generatore di forma d'onda arbitraria della serie AWG7000 offre una combinazione unica di stimoli di segnale superiori, velocità di campionamento ineguagliabile, larghezza di banda e fedeltà del segnale e usabilità senza compromessi.Questa famiglia offre la migliore soluzione del settore per i problemi di stimoli del segnale che i progettisti che verificano la qualità del segnale devono affrontare., con velocità di campionamento da 5 GS/s a 20 GS/s (10-Bits), insieme a 1 a 2 canali di uscita,le sfide di misurazione più difficili nella unità a disco, le comunicazioni, i consumatori digitali e la progettazione/prova di semiconduttori possono essere facilmente risolti.Gli strumenti aperti basati su Windows (Windows XP) offrono facilità d'uso e consentono la connettività con periferiche e la compatibilità con software di terze parti

Caratteristiche delTektronix AWG7102

• 10 GS/s (20 GS/s) e 5 GS/s
• 2 o 4 uscite di marcatore di livello variabile; tempistica accurata con solo 30 psp-p Total Jitter (a 10-12 BER, tipico) 45 ps Tr/Tf (20% a 80%); Fino a 300 ps Range (1 ps Resolution) Controllo del ritardo
• Fino a 64 M (64,800,000) La lunghezza del record di punto fornisce flussi di dati più lunghi
• La sequenza in tempo reale crea infiniti cicli di forma d'onda, salti e rami condizionati
• 1 o 2 uscite arbitrarie di forma d'onda; Timing preciso con solo 20 psp-p Total Jitter (a 10-12 BER, tipico) 45 ps Tr/Tf (20% a 80%); ±100 ps Range (1 ps Resolution) Inter Channel Skew Control
• L'interfaccia utente intuitiva riduce il tempo di prova
• Fino a 100 fs Controllo di cambio di tempo di bordo di risoluzione
• Risoluzione verticale fino a 10 bit Disponibile: 10 bit (senza uscita di marcatore) o 8 bit (con due uscite di marcatore)

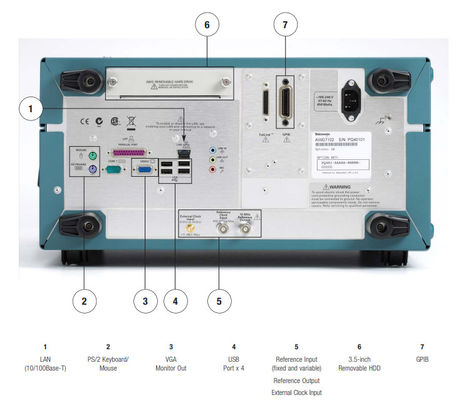

• PC integrato supporta l'integrazione di rete e fornisce un DVD integrato, disco rigido rimovibile, LAN e porte USB
• Il sequenziamento crea infiniti cicli di forma d'onda, salti e rami condizionati

Applicazioni diAWG7102

• Progettazione e prova del segnale misto: ¢ uscite analogiche a 2 canali e a 4 canali
• Disco (magnetico/ottico) lettura/scrittura: ¢ velocità di trasmissione fino a 5 Gbps (2 punti/cella) o risoluzione di tempo di 50 ps
• Generazione di segnali reali, ideali o distorti, inclusi tutti i guasti, le anomalie e i problemi
• Telecomunicazioni e comunicazioni dati: velocità di trasmissione fino a 10 Gbps (binaria, pre-/de-enfasi e logica multilivello)
• Sorgente di dati/impulso e orologio ad alta velocità e a bassa vibrazione
• Vettori di forma d'onda importati da strumenti di terze parti come MathCAD, MatLab, Excel e altri
• Riproduzione migliorata/corrotta dei segnali catturati da un DSO
• Comunicazioni wireless:
