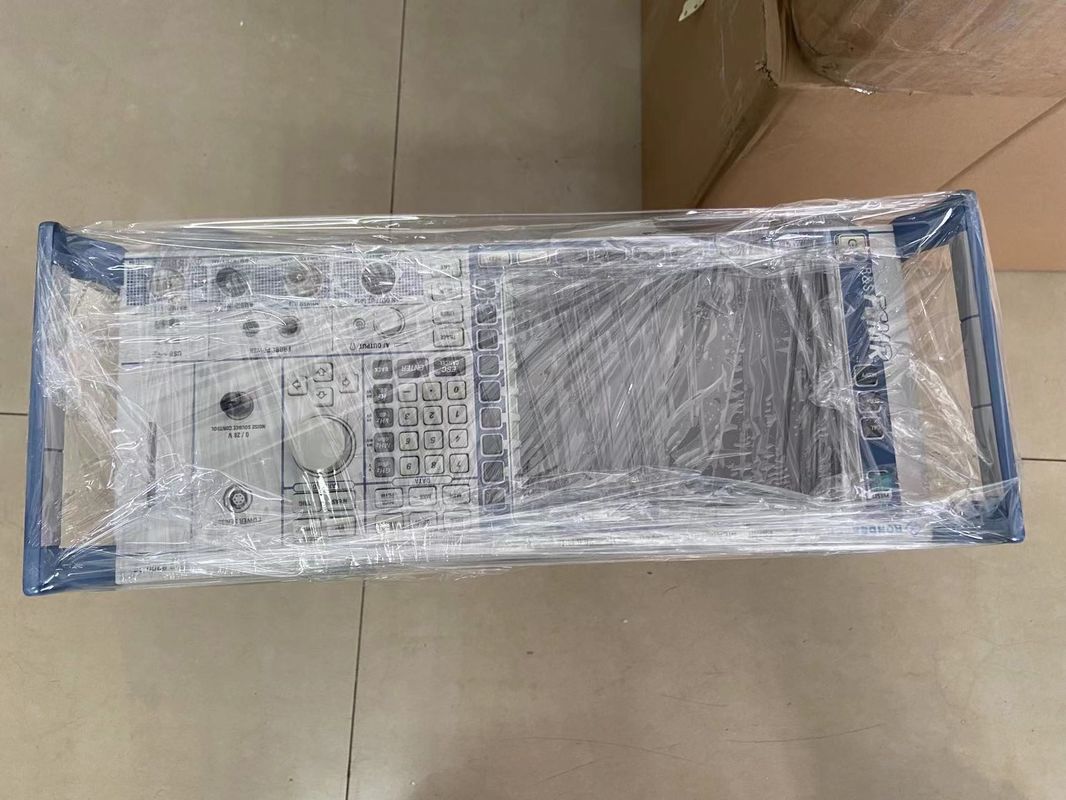

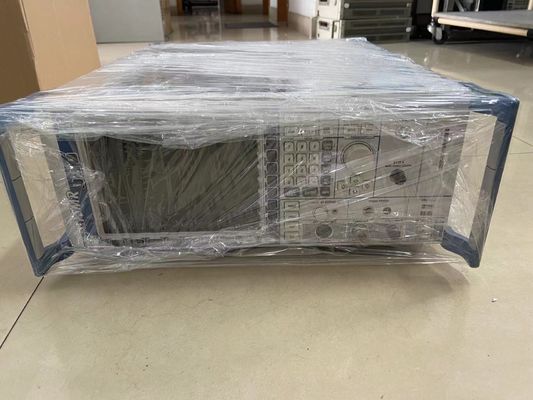

Analizzatore Rohde and Schwarz FSMR26 RICEVITORE DI MISURA Da 20 Hz a 26,5 GHz Calibrazione all-in-one di generatori di segnale

Descrizione diAnalizzatore FSMR26 RICEVITORE DI MISURA

Il ricevitore di misurazione R&S FSMR26 (serie FSMR) è una soluzione unica per la calibrazione del livello RF e dei parametri di modulazione analogica dei generatori di segnale e dell'attenuazione. L'R&S FSMR combina le funzionalità di un calibratore di livello, un analizzatore di modulazione e audio, un misuratore di potenza e un analizzatore di spettro, il tutto in un unico strumento.

Grazie alla sua linearità di alto livello e alla gamma di frequenza fino a 26,5 GHz, l'R&S FSMR26 è ideale per attività di misurazione nei laboratori di calibrazione e test e misurazione. L'R&S FSMR26 di Rohde & Schwarz esegue tutte le misurazioni necessarie per la calibrazione di generatori di segnale e attenuatori fissi o variabili.

Come calibratore di livello, l'R&S FSMR raggiunge un valore di linearità di 0,015 dB + 0,005 dB/10 dB, che corrisponde pienamente a quello dell'attuale standard del settore. L'R&S FSMR26 offre un ampio intervallo di misurazione da +30 dBm a -130 dBm. Inoltre, la larghezza di banda di misurazione può essere impostata su ampi limiti compresi tra 100 Hz e 10 MHz. Durante le misurazioni di livello, ciò impedisce che l'offset di frequenza o l'FM residua del generatore di segnale da calibrare non abbiano alcun effetto.

Tutti i parametri di modulazione e il generatore di modulazione del DUT possono essere calibrati esclusivamente con l'R&S FSMR. Nello strumento sono già integrati un analizzatore di modulazione e un analizzatore audio per le modalità di modulazione analogica AM, FM e PM. Inoltre, l'FSMR è dotato di un analizzatore di spettro completo e di un misuratore di potenza al quale è possibile collegare i sensori di potenza della famiglia R&S NRP.

L'R&S FSMR supporta anche misuratori di potenza di altri produttori, che controlla tramite una connessione bus IECIEEE. Gli investimenti già effettuati dai reparti di calibrazione e sviluppo dell'esercito, dai produttori di radiomobili o dai laboratori di metrologia sono protetti poiché possono continuare a utilizzare gli strumenti esistenti.

Tutti i componenti funzionali dell'R&S FSMR26, come il calibratore di livello, l'analizzatore di modulazione, l'analizzatore audio, il misuratore di potenza, l'analizzatore di spettro e persino i misuratori di potenza collegati esternamente, possono essere gestiti direttamente tramite il pannello frontale. L'R&S FSMR26 dispone anche di interfacce GPIB e LAN, consentendo così una comoda integrazione e controllo remoto nei sistemi di misura.

Funzioni combinate in un unico strumento:

• Calibratore di livello ad alta precisione
• Analizzatore di modulazione per AM/FM/PM
• Analizzatore audio con THD e SINAD
• Supporto per sensori di potenza NRP per misurazioni di potenza assoluta
• Analizzatore di spettro ad alte prestazioni

Funzioni e proprietà su misura per le esigenze dei laboratori di calibrazione:

• Stabilità di livello molto elevato nel tempo
• Facile da usare, con controllo operativo completo dal pannello frontale dell'R&S FSMR
• Calibrazione tracciabile
• Procedura di calibrazione documentata
• Specifiche uguali o superiori a HP 8902 con opzione 050

Le specifiche del ricevitore di misurazione FSMR Rohde & Schwarz includono:

• Gamma di frequenza: 20 Hz - 26,5 GHz
• Livello
  • Linearità: 0,015 + 0,005 dB / 10 dB
  • Intervallo di livello: da +10 dBm a – 130 dBm
• Misure di modulazione:
  • Intervallo di misurazione:
    • Modulazione di ampiezza: profondità di modulazione da 0 a 100%.
    • Modulazione di frequenza: deviazione massima di 500 kHz
    • Modulazione di fase: deviazione di fase massima di 10.000 rad
  • Frequenza di modulazione:
    • Modulazione di ampiezza: da 50 Hz a 100 kHz
    • Modulazione di frequenza: da 50 Hz a 200 kHz
    • Modulazione di fase: da 50 Hz a 100 kHz
  • Incertezza:
    • Modulazione di ampiezza: da 0,5 a 1,5%
    • Modulazione di frequenza: dall'1 al 3%
    • Modulazione di fase: 1%
  • Distorsione:
    • Modulazione di ampiezza: 0,1%
    • Modulazione di frequenza: 0,1%
    • Modulazione di fase: 0,1%
• Filtri audio
  • Passa basso 3 kHz, 15 kHz, 23 kHz, 100 kHz
  • Passa alto 20 Hz, 50 Hz, 300 Hz
  • Deenfasi 25/50/75/750 µs
  • Filtri di ponderazione CCITT, CCIR non ponderati
• Ingresso audio
  • Impedenza di ingresso 50 Ohm/1 MOhm
  • Intervallo di livello fino a 4 V
  • Gamma di frequenza da 20 Hz a 1 MHz
  • Distorsione armonica interna 0,1%
• Analizzatore di spettro
  • Analizzatore di spettro R&S FSU26

Le caratteristiche del ricevitore di misura R&S FSMR26 includono:

• Ampia gamma di livelli da +10 dBm a – 130 dBm
• Analisi della modulazione: profondità di modulazione, frequenza e deviazione di fase
• Analisi audio con THD e SINAD sintonizzati automaticamente
• FFT sul segnale audio e sul segnale demodulato
• Spettro audio e visualizzazione dello spettro del segnale demodulato
• Visualizzazione nel dominio del tempo del segnale audio e del segnale demodulato
• Filtri audio passa basso/alto e deenfasi
• Ingresso audio separato per la calibrazione dei segnali audio
• Contatore RF veloce con risoluzione 0,1 Hz
• L'analizzatore di spettro funziona come l'analizzatore di spettro ad alte prestazioni R&S FSU
• Elevata immunità contro segnali derivativi o instabili
• Completamente programmabile tramite GPIB/LAN

La serie di ricevitori di misura Rohde & Schwarz FSMR supporta le seguenti tecnologie:

• WCDMA/HSPA/HSPA+
• Evoluzione GSM/EGPRS/EDGE
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• GSM-R
• TETRA
• cdmaOne
• DECT
• Bluetooth
• ZigBee
• MBMS
• FM
• SONO
